Informe técnico — Aprieta terminales HS-30J

1) Resumen ejecutivo

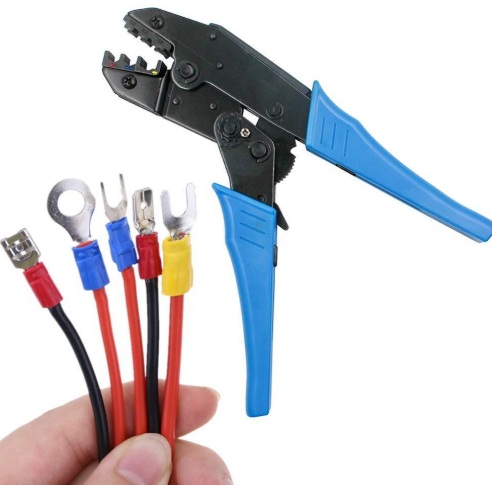

El HS-30J es una herramienta de crimpado tipo alicate con mecanismo de trinquete, diseñada para prensar terminales aislados y no aislados en rangos habituales de cableado eléctrico doméstico e industrial ligero. Es una opción económica y versátil para electricistas, técnicos y bricolaje que requieren crimpeos repetibles y con buena consistencia.

2) Especificaciones técnicas clave

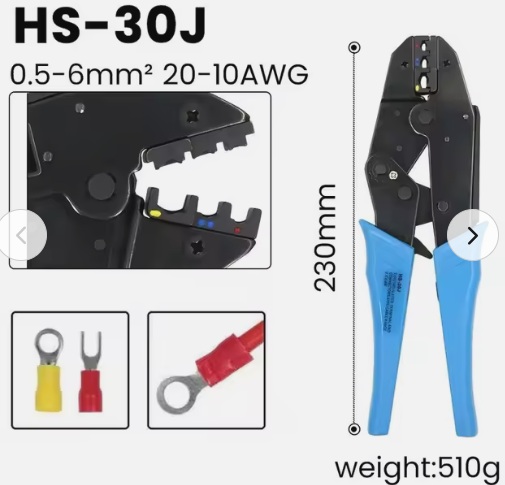

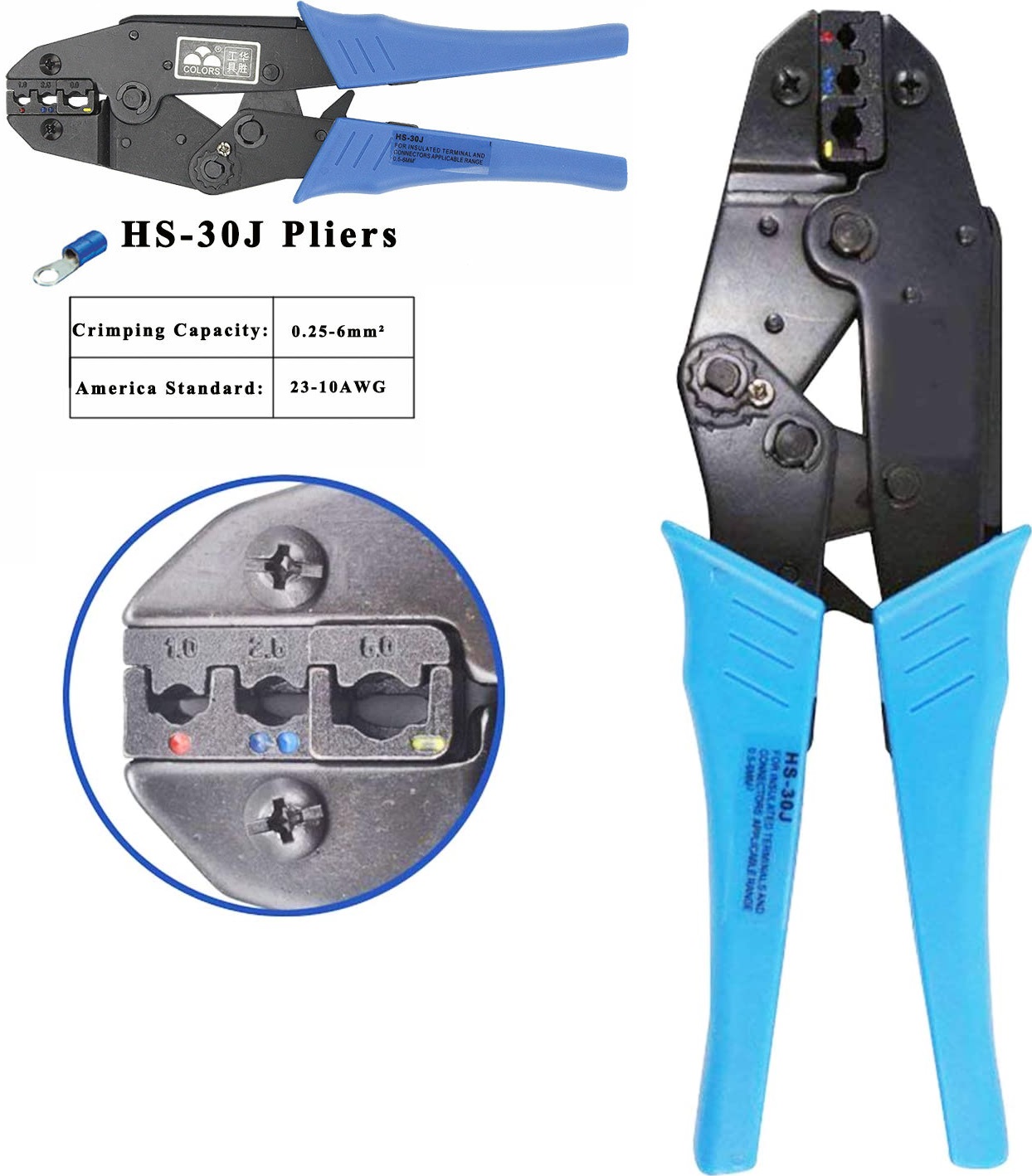

• Rango de crimpado: 0.5 – 6.0 mm² (aprox. 22–10 AWG), normalmente dividido en zonas 22–16 / 16–14 / 12–10 AWG.

• Mecanismo: trinquete (ratchet) de cierre completo que garantiza un ciclo de prensado homogéneo y apertura automática al terminar.

• Material de la mordaza: acero de carbono de alta resistencia tratado (revestimiento anticorrosión en muchas versiones comerciales).

• Longitud aproximada del alicate: ~230 mm (9″) en variantes de marco estándar.

• Peso estimado: ~0.8–1.0 kg según kit y accesorios incluidos.

• Accesorios habituales en kits: juego de mordazas intercambiables (varios perfiles para terminales tubulares, aislados y no aislados), pelacables/cortador y a veces juego de terminales.

3) Materiales y construcción

La herramienta combina un cuerpo y mordazas de acero al carbono forjado o mecanizado con mango recubierto (ergonómico, antideslizante). El sistema de trinquete usa una leva/rastrillo y leva de bloqueo que asegura el cierre completo antes de liberar la herramienta. Muchas versiones comerciales incluyen recubrimiento superficial para limitar la corrosión.

4) Aplicaciones típicas

• Crimpado de terminales aislados (femelle/ojal, terminal tubular), terminales no aislados y puntas de cable (ferrules) en cables de 0.5 a 6 mm².

• Uso en instalaciones eléctricas residenciales, automotriz ligero, paneles de control y tareas de mantenimiento.

5) Procedimiento de uso (paso a paso)

1. Seleccionar la mordaza/zona adecuada para el calibre del cable.

2. Preparar el conductor pelando el aislamiento a la longitud correcta para el terminal.

3. Insertar el terminal en la boca de la mordaza hasta el tope y mantener el conductor recto.

4. Cerrar el alicate hasta que el trinquete complete el ciclo (garantiza presión uniforme). No soltar hasta que el trinquete libere.

5. Verificar visualmente y con prueba de tracción manual que el crimpado esté firme y el conductor no rote ni salga.

Nota: Evitar crimpear con zonas/mordazas incorrectas (genera crimps débiles o aplastamiento del conductor).

6) Ajustes, calibración y control de calidad

• Algunas unidades permiten ajustar la presión de crimpado (para obtener crimps más firmes en conductores gruesos). Consulte el manual del fabricante si aplica.

• Realizar prueba de tracción en muestras aleatorias: tirar con fuerza manual (o dinamómetro para control) para comprobar que la unión conductor-terminal aguante la carga esperada.

• Mantener un registro de lotes de terminales crimpeados y rechazar crimps que presenten grietas, espesores irregulares o conductores deshilachados.

7) Mantenimiento preventivo

• Limpiar mordazas y mecanismo de trinquete de polvo y residuos de estaño o cobre.

• Lubricar punto de pivote y mecanismo de trinquete con aceite liviano periódicamente (poca cantidad).

• Revisar desgaste de mordazas: si aparecen rebabas o deformaciones, reemplazar las mordazas para mantener calidad de crimpado.

• Guardar en lugar seco y protegido para evitar corrosión.

8) Seguridad

• Usar protección ocular si existe riesgo de partes volantes (terminales o restos).

• No emplear la herramienta para cortar o trabajos distintos a los previstos (puede dañar el mecanismo de trinquete).

• Desconectar cualquier circuito bajo tensión antes de manipular conductores o crimps.

• Mantener fuera del alcance de niños.

9) Fallos comunes y solución rápida

• Crimps flojos (terminal sale con tracción): zona incorrecta, terminal mal posicionado o mordazas desgastadas → corregir zona, reposicionar y verificar mordazas.

• Dificultad para completar el ciclo del trinquete: suciedad o falta de lubricación en el mecanismo → limpiar y lubricar; si persiste, revisar piezas del trinquete.

• Mordazas que dejan marcas profundas o aplastan conductor: mordaza incorrecta para tipo de terminal o demasiada presión → ajustar presión o usar mordaza adecuada.

10) Accesorios y consumibles recomendados

• Juego de mordazas de repuesto (si el kit lo permite).

• Terminales y ferrules compatibles con el rango 0.5–6 mm² de buena calidad (evitar terminales baratos que no se deformen correctamente).

• Dinamómetro pequeño para tests de calidad en producción (opcional).

11) Recomendaciones de compra y uso

• Comprar la versión de marca con manual y repuestos disponibles si se espera uso intensivo. Herramientas sin marca suelen ser adecuadas para uso esporádico.

• Si se trabajará con un rango mayor o con terminales especiales (ojales grandes, pines) valorar herramientas industriales con matriz intercambiable y especificaciones certificadas.

12) Anexo — Lista de comprobación rápida (pre-uso)

•  Zona/mordaza correcta seleccionada.

•  Terminal comprobado y sin deformaciones.

•  Conductores pelados a la longitud correcta.

•  Herramienta limpia y lubricada en pivote.

•  Prueba de tracción realizada en muestra (al menos 1 cada 50 crimps en producción pequeña).
